採用事例

鋼板ブレース内蔵プレキャストコンクリート板工法

耐震改修には、建物の強度や変形性能を向上させて地震に抵抗する「耐震補強」と、建物に作用する地震力を低減することで建物を地震から守る「免震改修(免震レトロフィット)」、「制震改修」があります。

【社員寮の事例】

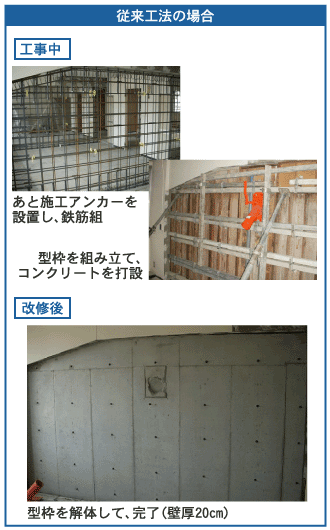

  寮室の間仕切りコンクリートブロック壁を鋼板ブレース内蔵プレキャストコンクリート板による耐震壁に変更して耐震補強しました。従来工法(現場打ち鉄筋コンクリート造の耐震壁)と比較して、壁厚は20cmから12cmに薄くなり、工場製作のユニット部材の組み立てにより工期も短縮できました。また、あと施工アンカーが不要なので工事中の騒音・振動・粉塵を低減できました。
  改修前

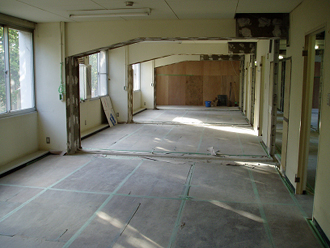

   既存コンクリートブロック壁および仕上げ材撤去後の状況

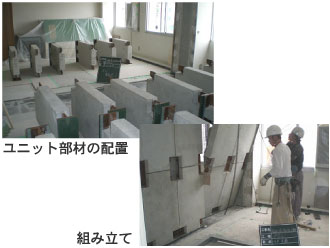

  工事中

  改修後

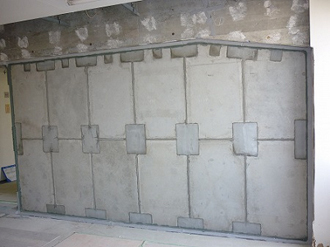

   プレキャストコンクリート板の施工完了(壁厚12cm)

超高強度繊維補強コンクリートブロック工法


【商業ビルの事例 (八王子エルシィ) 】(ウェブタイプを使用)

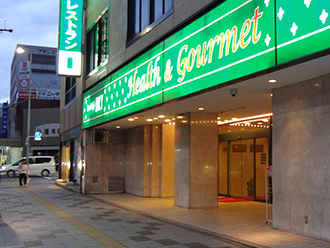

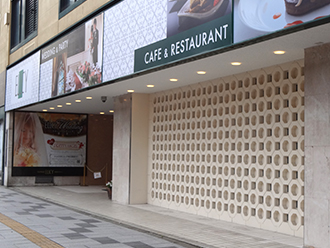

  改修前   改修後

       外観
  改修前   改修後

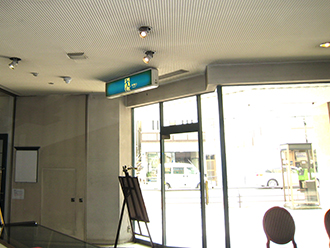

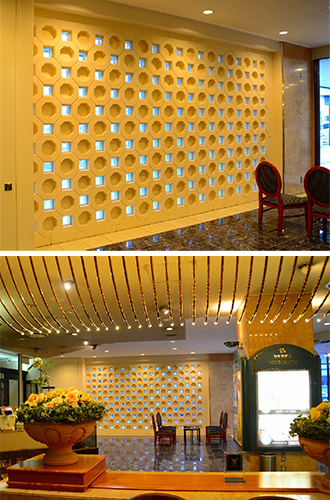

       内観(ガラスブロックを併用)
  工事中

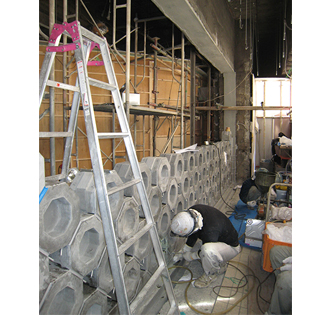

  超高強度繊維補強コンクリートブロックの設置作業状況

増打ち壁耐震補強工法


【病院からサービス付き高齢者向け住宅への用途変更改修の事例 】

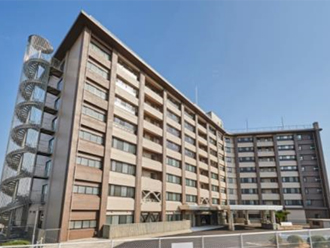

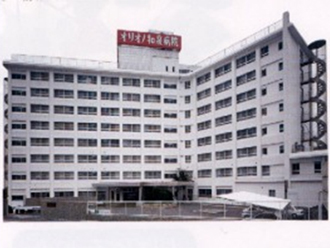

  改修前   改修後


  工事中

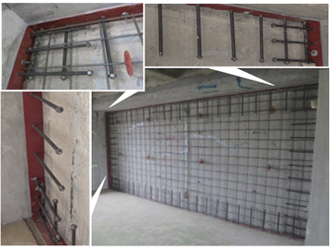

接合筋付き鋼板   接合筋付き鋼板取付け状況

     接合筋付き鋼板取付け・配筋完了

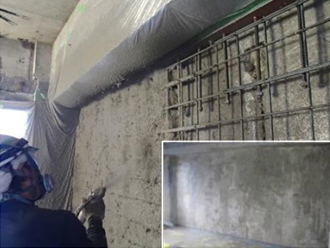

  ポリマーセメントモルタル吹付け状況     仕上がり状況


ポータルグリッド工法


【学生寮の事例】

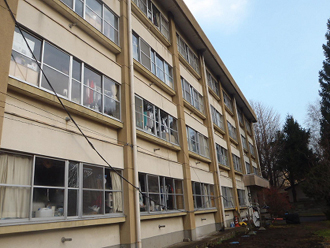

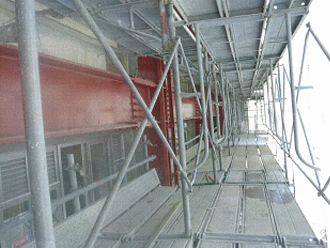

  改修前   工事中

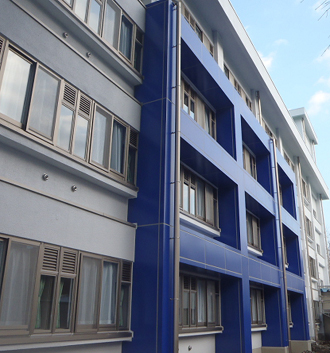

   外壁面の3スパンに補強フレームを設置    補強鉄骨部材取付け
  改修後

   アルミパネル仕上げにより美観を確保


省アンカーアウトフレーム耐震補強工法


【共同住宅の事例】
  バルコニーや外部廊下など跳ね出し床がある建物に適した低騒音・低振動の外付け耐震補強工法で、建物を使いながら工事を行いました。
跳ね出し床の外側に補強フレームを新設し、跳ね出し床の下部にコンクリートを打設して既設建物と一体化しました。

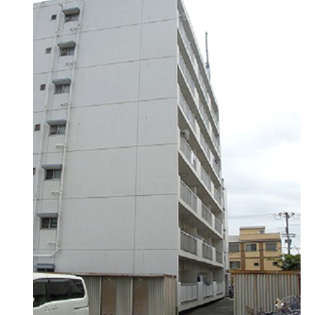

  改修前   改修後

  5階建ての例

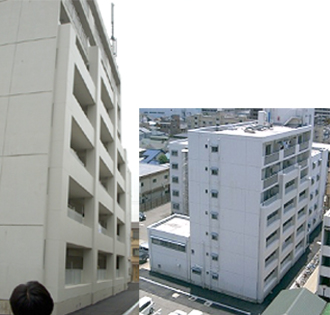

  改修前   改修後

   7階建ての例
  工事中
杭打ち作業   プレキャスト工場での製作   プレキャスト部材の吊り込み作業   改修後のバルコニー
